Abgrenzung von Untergrundschichten über spezifischen elektrischen Widerstand
Mit geoelektrischen Messungen wird die Verteilung des spezifischen elektrischen Widerstands [Ωm] im Untergrund bestimmt. Die erzielbare Eindringtiefe liegt in Abhängigkeit von Auslagenlänge, Untergrundeigenschaften und Elektrodenkonfiguration etwa zwischen 2 und 150 Meter.
Das Ergebnis der Messung ist ein Tiefenmodell mit der Verteilung des spezifischen elektrischen Widerstands der einzelnen Schichten. Über dieses Modell lassen sich Strukturen und Eigenschaften des Untergrunds ableiten. Typische Anwendungsgebiete sind die Suche nach Massenrohstoffen, hydrogeologische und geotechnische Fragestellungen.
Einsatzgebiet Geoelektrik
Feldmessung

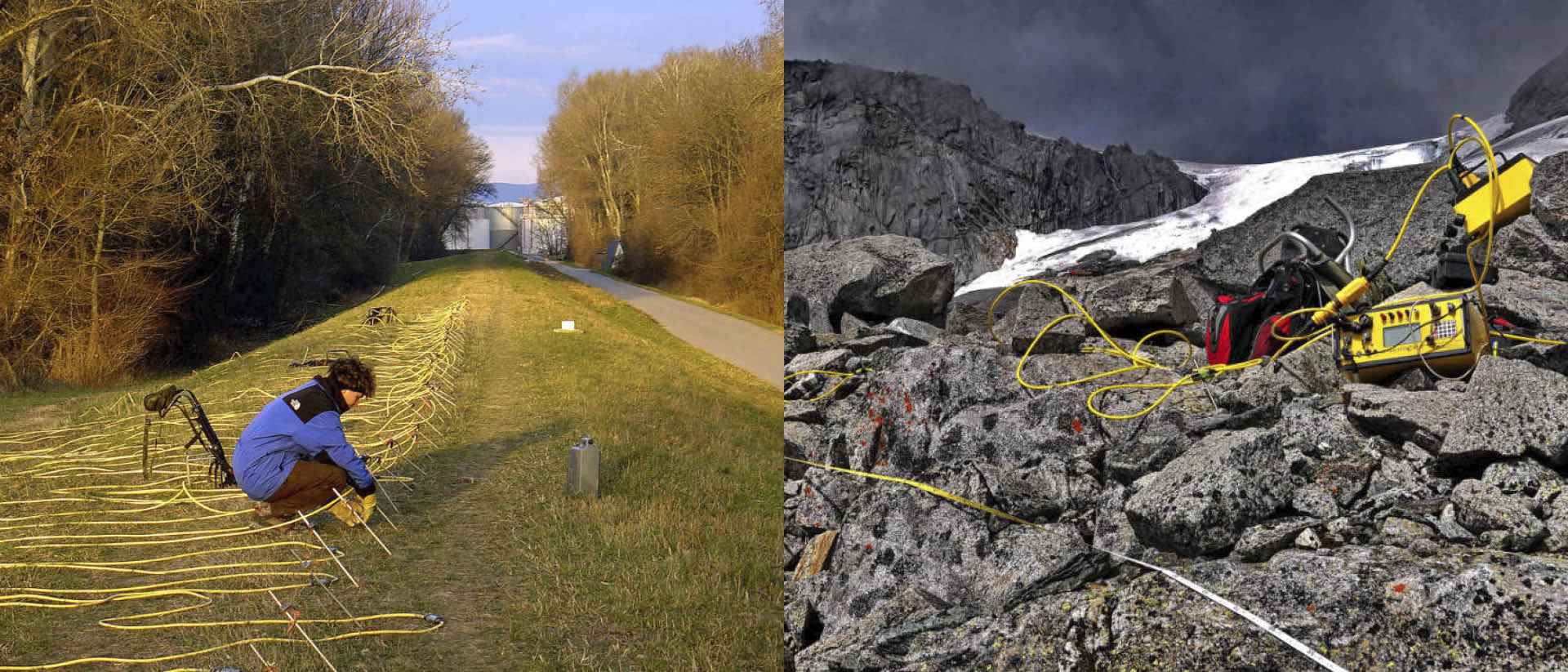

Feldmessungen auf einem Hochwasserschutzdamm in Wien.
Ziel: Erkundung des Dammaufbaus

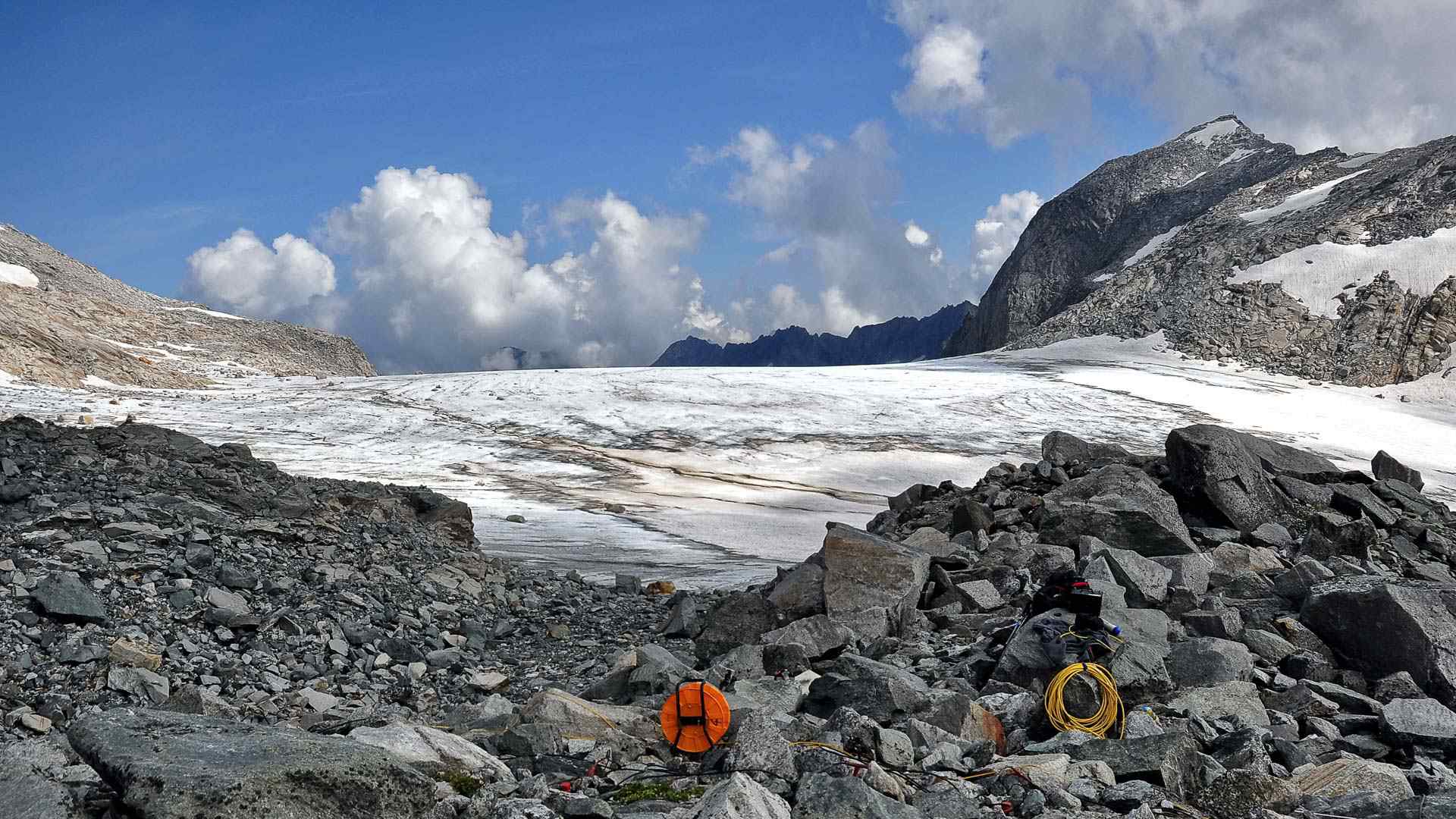

Feldmessung im Hochgebirge in Italien.
Ziel: Permafrosterkundung
Beispiel Brunnenstandort

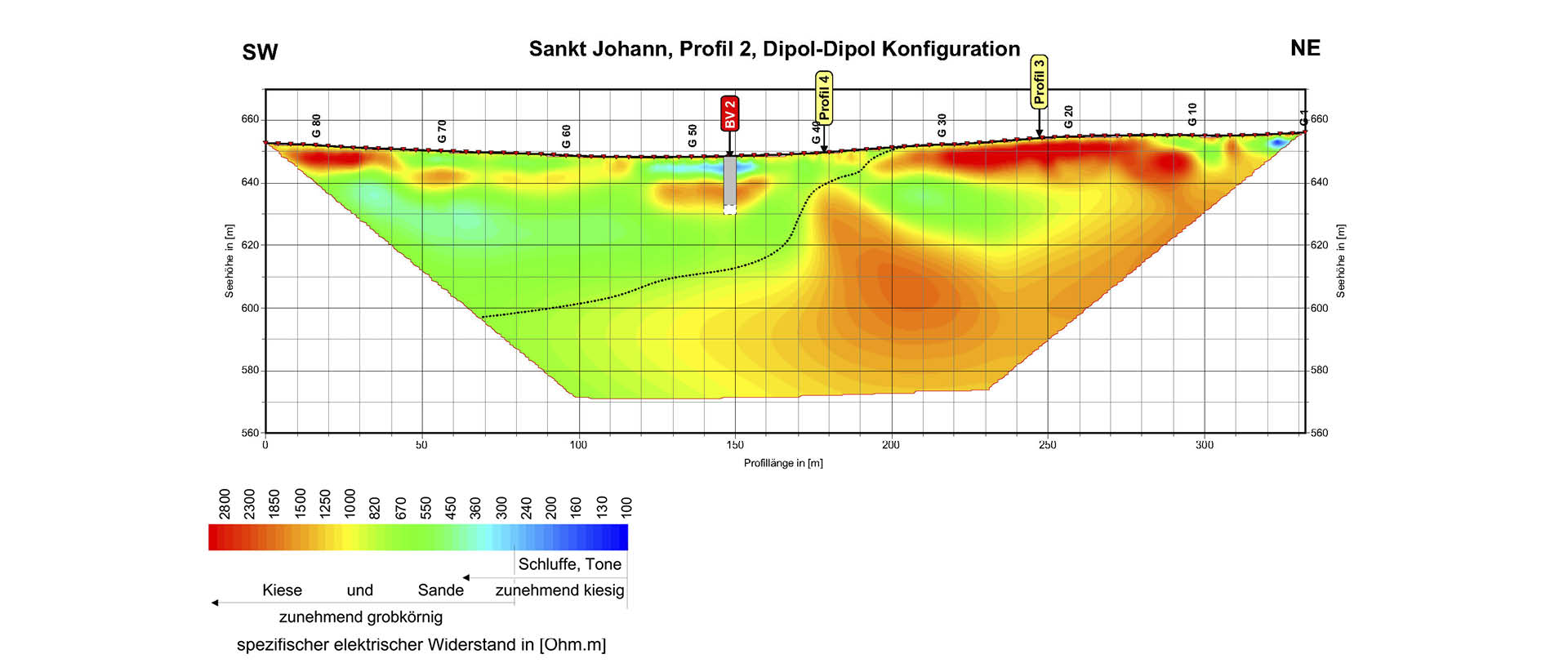

Die Abbildung zeigt das Ergebnis einer Multielektroden-Geoelektrik zur Grundwassererkundung mit einer Profillänge von 332 m. In der unteren Leiste sind die Widerstandswerte den in diesem Messgebiet entsprechenden Sedimenten zugeordnet. Gesucht war ein optimaler Bohrvorschlag für eine Brunnenbohrung (Profilmitte BV 2, Zieltiefe etwa 20 m unter GOK).
Beispiel Kiesprospektion

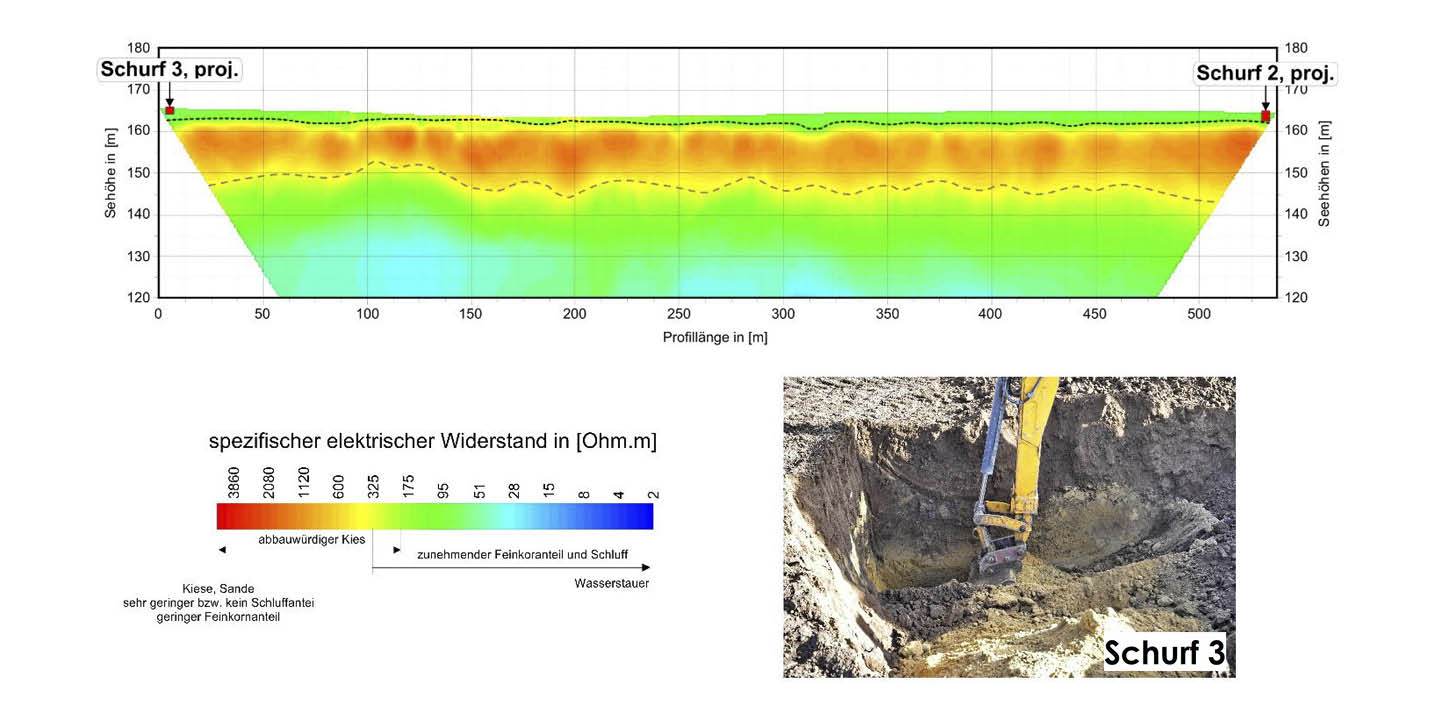

Über der zwischen 10 bis 15 m mächtigen, abbauwürdigen Kiesschicht liegt die feinkörnige schluffige Deckschicht. Sie muss als Abraum vor der Rekultivierung zwischengelagert werden. Die Profillänge beträgt 530 m bei einem Elektrodenabstand von 3 m, die Mächtigkeit der Deckschicht wurde anhand von Schürfen kalibriert.
